3. Dubbo 3.x 服务目录源码分析

服务目录

参考链接：dubbo2.6源码分析

1. 简介

本篇文章将开始分析 Dubbo 集群容错方面的源码。集群容错源码包含四个关键部分：

• 服务目录 Directory
• 服务路由 Router
• 集群 Cluster
• 负载均衡 LoadBalance

这几个部分在功能上相互协作，但源码逻辑相对独立，因此我们将分四篇文章进行详细分析。

本篇作为集群容错的开篇，我们首先来理解服务目录的概念和实现。服务目录可以看作是服务提供者元数据的本地视图，它存储了服务提供者的关键信息，如IP、端口、服务协议等。通过这些信息，服务消费者可以建立远程连接并进行服务调用。

在分布式环境中，服务提供者是动态变化的：

• 新的服务提供者可能随时加入集群
• 现有的服务提供者可能下线或配置发生变更

服务目录负责动态响应这些变化，并实时更新本地视图。如果这样看，服务目录与注册中心似乎功能重叠？这种理解有一定道理，但还需进一步澄清：服务目录在获取注册中心的配置信息后，会为每条配置信息生成一个 Invoker 对象，这个 Invoker 才是服务目录最终持有的实体。

Invoker 是什么？顾名思义，它是一个具有远程调用能力的对象，是Dubbo中最核心的模型之一。因此，服务目录本质上是一个动态调整的 Invoker 集合，它会根据注册中心的变化实时更新内部的 Invoker 列表。

接下来，我们通过继承体系了解服务目录的设计与实现。

2. 继承体系

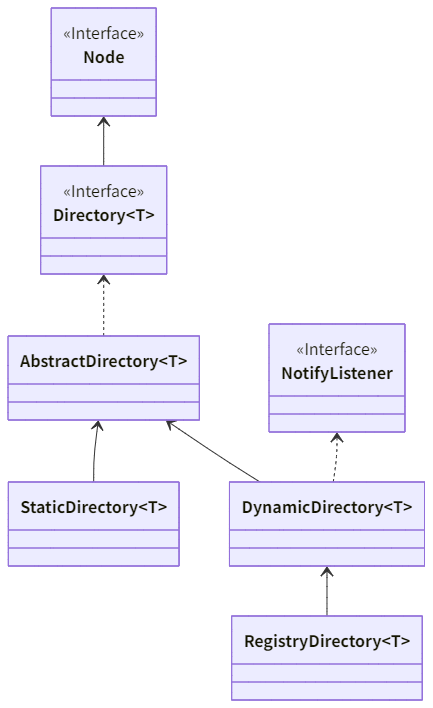

Dubbo 3.x 中的服务目录实现主要有两种：StaticDirectory 和 RegistryDirectory，它们都继承自 AbstractDirectory。在 Dubbo 3.x 中，还引入了 DynamicDirectory 作为动态目录的抽象基类，RegistryDirectory 继承自 DynamicDirectory。

AbstractDirectory 实现了 Directory 接口，其中包含一个核心方法 list(Invocation invocation)，用于根据调用信息列举可用的 Invoker 实例。下面是服务目录的继承体系图：

从继承体系中我们可以看到:

• Directory 接口继承自 Node 接口，而 Node 接口被多种组件继承，如 Registry、Monitor、Invoker 等
• Node 接口提供了获取配置信息的 getUrl() 方法，使实现类能够对外提供统一的配置访问方式
• RegistryDirectory 实现了 NotifyListener 接口，使其能够监听注册中心的变更通知，并据此动态调整内部的 Invoker 列表

相比Dubbo 2.6，Dubbo 3.x引入了 DynamicDirectory 作为中间层，增强了设计的灵活性和可扩展性。

3. 源码分析

本章将分析 AbstractDirectory 及其子类的源码实现。我们先从 AbstractDirectory 开始，它封装了 Invoker 列举的框架流程，采用典型的模板方法模式，将具体的列举逻辑交由子类实现。

3.1 AbstractDirectory

首先看 AbstractDirectory 的 list 方法，这是服务目录的核心方法：

public List<Invoker<T>> list(Invocation invocation) throws RpcException {
    if (destroyed) {
        throw new RpcException("/* ... */");
    }

    // 获取可用的Invoker列表
    BitList<Invoker<T>> availableInvokers;
    SingleRouterChain<T> singleChain = null;
    try {
        // 加锁避免并发修改
        try {
            if (routerChain != null) {
                routerChain.getLock().readLock().lock();
            }
            // 克隆Invoker列表避免在doList过程中被修改
            if (invokersInitialized) {
                // 使用有效的Invoker列表（已经过可用性检查）
                availableInvokers = validInvokers.clone();
            } else {
                // 使用所有Invoker列表
                availableInvokers = invokers.clone();
            }

            if (routerChain != null) {
                // 获取用于处理当前调用的路由链
                singleChain = routerChain.getSingleChain(getConsumerUrl(), availableInvokers, invocation);
                singleChain.getLock().readLock().lock();
            }
        } finally {
            if (routerChain != null) {
                routerChain.getLock().readLock().unlock();
            }
        }

        // 调用子类实现的doList方法进行路由
        List<Invoker<T>> routedResult = doList(singleChain, availableInvokers, invocation);

        // 处理路由结果为空的情况
        if (routedResult.isEmpty()) {
            // 2-2 - No provider available.
            logger.warn("/* ... */");
        }

        // 返回不可变列表，防止外部修改
        return Collections.unmodifiableList(routedResult);
    } finally {
        // 释放路由链的读锁
        if (singleChain != null) {
            singleChain.getLock().readLock().unlock();
        }
    }
}

AbstractDirectory.list 方法的核心流程如下：

1. 首先进行销毁状态检查，如果目录已销毁则抛出异常
2. 获取可用的 Invoker 列表，根据初始化状态决定使用 validInvokers 还是所有 invokers
3. 获取针对当前调用的路由链 SingleRouterChain
4. 调用子类实现的 doList 方法进行实际的路由过滤
5. 处理路由结果，并返回不可变的结果列表

通过模板方法模式，AbstractDirectory 定义了统一的框架流程，而具体的路由逻辑则由子类实现。这种设计使得代码结构清晰，易于维护和扩展。

在Dubbo 3.x中，AbstractDirectory引入了 BitList 数据结构和更完善的锁机制，提高了并发性能和安全性。接下来我们将分析其子类的实现。

3.2 StaticDirectory

StaticDirectory 是一种静态服务目录，它内部存放的 Invoker 列表在创建后通常不会发生变动（除非显式调用 notify 方法更新）。从名称可以看出，它是一个"静态"的目录实现，类似于一个不可变的列表。下面我们分析它的核心实现：

public class StaticDirectory<T> extends AbstractDirectory<T> {

    private Class<T> interfaceClass;

    // 多种构造函数实现，支持不同参数组合
    public StaticDirectory(List<Invoker<T>> invokers) {
        this(null, invokers, null);
    }

    public StaticDirectory(List<Invoker<T>> invokers, RouterChain<T> routerChain) {
        this(null, invokers, routerChain);
    }

    public StaticDirectory(URL url, List<Invoker<T>> invokers) {
        this(url, invokers, null);
    }

    /**
     * 主构造函数，初始化StaticDirectory
     *
     * @param url 服务URL，如果为null且invokers不为空，则使用第一个invoker的URL
     * @param invokers Invoker列表
     * @param routerChain 路由链
     */
    public StaticDirectory(URL url, List<Invoker<T>> invokers, RouterChain<T> routerChain) {
        // 调用父类构造函数，初始化URL和路由链
        super(url == null && CollectionUtils.isNotEmpty(invokers) ? invokers.get(0).getUrl() : url, routerChain, false);

        // 校验invokers非空
        if (CollectionUtils.isEmpty(invokers)) {
            throw new IllegalArgumentException("invokers == null");
        }

        // 设置invokers列表，使用BitList增强性能
        this.setInvokers(new BitList<>(invokers));

        // 获取接口类型
        this.interfaceClass = invokers.get(0).getInterface();
    }

    @Override
    public Class<T> getInterface() {
        return interfaceClass;
    }

    @Override
    public List<Invoker<T>> getAllInvokers() {
        return getInvokers();
    }

    /**
     * 检查目录是否可用
     * 只要有一个Invoker可用，整个目录就被视为可用
     */
    @Override
    public boolean isAvailable() {
        if (isDestroyed()) {
            return false;
        }

        // 遍历有效的Invoker列表，检查可用性
        for (Invoker<T> invoker : getValidInvokers()) {
            if (invoker.isAvailable()) {
                return true;
            } else {
                // 将不可用的Invoker添加到无效列表
                addInvalidateInvoker(invoker);
            }
        }
        return false;
    }

    /**
     * 销毁目录及其中的所有Invoker
     */
    @Override
    public void destroy() {
        if (isDestroyed()) {
            return;
        }

        // 销毁所有Invoker
        for (Invoker<T> invoker : getInvokers()) {
            invoker.destroy();
        }

        // 调用父类销毁方法
        super.destroy();
    }

    /**
     * 构建路由链
     * Dubbo 3.x新增功能，用于支持更强大的路由能力
     */
    public void buildRouterChain() {
        RouterChain<T> routerChain = RouterChain.buildChain(getInterface(), getUrl());
        routerChain.setInvokers(getInvokers(), () -> {});
        this.setRouterChain(routerChain);
    }

    /**
     * 更新Invoker列表
     * 虽然是StaticDirectory，但仍支持通过此方法动态更新
     */
    public void notify(List<Invoker<T>> invokers) {
        BitList<Invoker<T>> bitList = new BitList<>(invokers);
        if (routerChain != null) {
            // 有路由链时，刷新路由器和Invoker列表
            refreshRouter(bitList.clone(), () -> this.setInvokers(bitList));
        } else {
            // 无路由链时，直接更新Invoker列表
            this.setInvokers(bitList);
        }
    }

    /**
     * 实现AbstractDirectory的抽象方法
     * 使用路由链对Invoker列表进行过滤
     */
    @Override
    protected List<Invoker<T>> doList(SingleRouterChain<T> singleRouterChain,
                                      BitList<Invoker<T>> invokers,
                                      Invocation invocation) throws RpcException {
        if (singleRouterChain != null) {
            try {
                // 通过路由链进行路由
                List<Invoker<T>> finalInvokers = singleRouterChain.route(getConsumerUrl(), invokers, invocation);
                return finalInvokers == null ? BitList.emptyList() : finalInvokers;
            } catch (Throwable t) {
                logger.error("/* ... */");
                return BitList.emptyList();
            }
        }
        // 没有路由链时直接返回所有Invoker
        return invokers;
    }

    /**
     * 获取目录的元数据信息
     * Dubbo 3.x新增功能，用于增强可观测性
     */
    @Override
    protected Map<String, String> getDirectoryMeta() {
        Map<String, String> metas = new HashMap<>();
        metas.put(REGISTRY_KEY, "static");
        metas.put(REGISTER_MODE_KEY, "static");
        return metas;
    }
}

从上述代码中，我们可以看出 StaticDirectory 的特点：

1. 简单性：作为静态目录，其逻辑相对简单，主要是在创建时设置 Invoker 列表，之后不主动更新
2. 可用性检查：通过检查内部任一 Invoker 的可用性来确定整个目录是否可用
3. 路由支持：虽然是静态目录，但仍然支持路由功能，可以根据调用信息过滤 Invoker
4. 可观测性：Dubbo 3.x 中增加了元数据支持，便于监控和排查问题

StaticDirectory 在以下场景中特别有用：

• 服务消费者直连服务提供者时（点对点调用）
• 服务合并场景中，每个服务分组内部使用静态目录
• 集群容错策略中，如 Failover、Failfast 等需要操作固定 Invoker 列表的场景

在 Dubbo 3.x 中，StaticDirectory 相比 2.6 版本的主要变化：

• 引入 BitList 替换普通 List，提升性能
• 增强了路由相关功能，引入 RouterChain 和 SingleRouterChain
• 将 validInvokers 变量移至父类 AbstractDirectory，优化了代码结构
• 添加了元数据支持，增强可观测性

接下来我们将分析更为复杂的 RegistryDirectory 实现。

3.3 RegistryDirectory

RegistryDirectory 是一种动态服务目录，它实现了 NotifyListener 接口，能够监听注册中心的变更通知。当注册中心的服务配置发生变化时，RegistryDirectory 可以收到相关变更并据此刷新本地的 Invoker 列表。

在 Dubbo 3.x 中，RegistryDirectory 继承自 DynamicDirectory，而非直接继承 AbstractDirectory，增加了一层抽象，使设计更加合理。RegistryDirectory 中有几个关键逻辑：

1. Invoker 的列举逻辑（路由过滤）
2. 接收服务配置变更的通知逻辑
3. Invoker 列表的刷新逻辑

接下来我们按顺序对这三块核心逻辑进行分析。

3.3.1 列举 Invoker

Invoker 列举逻辑主要封装在父类 DynamicDirectory 的 doList 方法中，该方法是 AbstractDirectory.list 方法的回调实现：

public List<Invoker<T>> doList(SingleRouterChain<T> singleRouterChain,
                              BitList<Invoker<T>> invokers,
                              Invocation invocation) {
    // 检查是否禁止访问且需要快速失败
    if (forbidden && shouldFailFast) {
        // 服务被禁用（如提供者关闭或禁用了服务），抛出"No provider"异常
        throw new RpcException("/* ... */");
    }

    // 如果是多组服务，直接返回所有Invoker
    if (multiGroup) {
        return this.getInvokers();
    }

    try {
        // 使用SingleRouterChain进行路由过滤
        List<Invoker<T>> result = singleRouterChain.route(getConsumerUrl(), invokers, invocation);
        return result == null ? BitList.emptyList() : result;
    } catch (Throwable t) {
        // 路由过程发生异常，记录日志并返回空列表
        logger.error("/* ... */");
        return BitList.emptyList();
    }
}

可以看出，DynamicDirectory.doList 方法的逻辑相对简单：

1. 首先检查服务是否被禁止访问，如果禁止且配置了快速失败，则直接抛出异常
2. 对于多组服务场景，直接返回所有 Invoker（多组合并已在其他地方处理）
3. 使用路由链 SingleRouterChain 进行实际的路由过滤
4. 处理异常情况，确保即使路由过程出错也有合理的返回值

路由的核心逻辑位于 SingleRouterChain.route 方法：

public List<Invoker<T>> route(URL url, BitList<Invoker<T>> availableInvokers, Invocation invocation) {
    // 校验invokers一致性，防止并发修改导致的数据不一致
    if (invokers.getOriginList() != availableInvokers.getOriginList()) {
        logger.error("/* ... */");
        throw new IllegalStateException("/* ... */");
    }

    // 根据运行环境决定是否需要打印路由快照（用于调试和问题排查）
    if (RpcContext.getServiceContext().isNeedPrintRouterSnapshot()) {
        return routeAndPrint(url, availableInvokers, invocation);
    } else {
        return simpleRoute(url, availableInvokers, invocation);
    }
}

这个方法首先验证传入的 Invoker 列表是否一致，然后根据上下文决定使用普通路由还是带快照记录的路由。接下来我们看一下这两种路由的实现。

3.3.1.1 simpleRoute - 普通路由实现

public List<Invoker<T>> simpleRoute(URL url, BitList<Invoker<T>> availableInvokers, Invocation invocation) {
    // 克隆一份Invoker列表，避免修改原始数据
    BitList<Invoker<T>> resultInvokers = availableInvokers.clone();

    // 1. 先通过 headStateRouter 进行第一轮路由过滤
    // headStateRouter 通常包含状态路由器，如地址状态路由、标签路由等
    resultInvokers = headStateRouter.route(resultInvokers, url, invocation, false, null);

    // 如果过滤后为空且需要快速失败或没有普通路由器，则打印路由快照并返回空列表
    if (resultInvokers.isEmpty() && (shouldFailFast || routers.isEmpty())) {
        printRouterSnapshot(url, availableInvokers, invocation);
        return BitList.emptyList();
    }

    // 如果没有普通路由器，直接返回当前结果
    if (routers.isEmpty()) {
        return resultInvokers;
    }

    // 将BitList转为ArrayList，用于后续普通路由器处理
    List<Invoker<T>> commonRouterResult = resultInvokers.cloneToArrayList();

    // 2. 依次通过所有普通路由器进行过滤
    // 普通路由器可能包括脚本路由、条件路由等
    for (Router router : routers) {
        RouterResult<Invoker<T>> routeResult = router.route(commonRouterResult, url, invocation, false);
        commonRouterResult = routeResult.getResult();

        // 检查是否需要快速失败
        if (CollectionUtils.isEmpty(commonRouterResult) && shouldFailFast) {
            printRouterSnapshot(url, availableInvokers, invocation);
            return BitList.emptyList();
        }

        // 检查是否需要继续路由
        if (!routeResult.isNeedContinueRoute()) {
            return commonRouterResult;
        }
    }

    // 最终检查，如果结果为空则打印快照
    if (commonRouterResult.isEmpty()) {
        printRouterSnapshot(url, availableInvokers, invocation);
        return BitList.emptyList();
    }

    return commonRouterResult;
}

simpleRoute 方法是路由链的核心实现，它分两个阶段进行路由：

1. 状态路由阶段：首先通过 headStateRouter（通常是状态路由器）进行第一轮过滤
2. 普通路由阶段：然后依次通过所有普通路由器进行进一步过滤

在每个阶段，都会检查路由结果是否为空，以及是否需要快速失败或继续路由。这种分层设计使得路由过程更加清晰和高效。

状态路由器主要是 AbstractStateRouter 的实现类，我们来看一下其路由方法：

public final BitList<Invoker<T>> route(
    BitList<Invoker<T>> invokers,
    URL url,
    Invocation invocation,
    boolean needToPrintMessage,
    Holder<RouterSnapshotNode<T>> nodeHolder) throws RpcException {

    // 处理快照相关逻辑
    if (needToPrintMessage && (nodeHolder == null || nodeHolder.get() == null)) {
        needToPrintMessage = false;
    }

    RouterSnapshotNode<T> currentNode = null;
    RouterSnapshotNode<T> parentNode = null;
    Holder<String> messageHolder = null;

    // 如果需要打印路由快照，则构建当前节点的快照信息
    if (needToPrintMessage) {
        parentNode = nodeHolder.get();
        currentNode = new RouterSnapshotNode<>(this.getClass().getSimpleName(), invokers.clone());
        parentNode.appendNode(currentNode);

        if (parentNode.getNodeOutputSize() < invokers.size()) {
            parentNode.setNodeOutputInvokers(invokers.clone());
        }

        messageHolder = new Holder<>();
        nodeHolder.set(currentNode);
    }

    // 调用子类实现的doRoute方法进行实际路由
    BitList<Invoker<T>> routeResult = doRoute(invokers, url, invocation,
                                             needToPrintMessage, nodeHolder, messageHolder);

    // 确保结果安全，取原始列表和路由结果的交集
    if (routeResult != invokers) {
        routeResult = invokers.and(routeResult);
    }

    // 如果当前路由器不支持自主决定是否继续路由，则根据配置进行判断
    if (!supportContinueRoute()) {
        if (!shouldFailFast || !routeResult.isEmpty()) {
            routeResult = continueRoute(routeResult, url, invocation, needToPrintMessage, nodeHolder);
        }
    }

    // 更新快照信息
    if (needToPrintMessage) {
        currentNode.setRouterMessage(messageHolder.get());
        if (currentNode.getNodeOutputSize() == 0) {
            // 没有子调用，设置当前节点的输出
            currentNode.setNodeOutputInvokers(routeResult.clone());
        }
        currentNode.setChainOutputInvokers(routeResult.clone());
        nodeHolder.set(parentNode);
    }

    return routeResult;
}

AbstractStateRouter.route 方法采用模板方法模式，通过调用子类的 doRoute 方法实现具体的路由逻辑。它还处理了路由快照的构建、结果安全检查和路由链继续路由的逻辑。

对于普通路由器，则使用 Router 接口的 route 方法：

default <T> RouterResult<Invoker<T>> route(
    List<Invoker<T>> invokers,
    URL url,
    Invocation invocation,
    boolean needToPrintMessage) throws RpcException {
    // 调用基本路由方法，返回RouterResult包装结果
    return new RouterResult<>(route(invokers, url, invocation));
}

// 基本路由方法，处理兼容性
default <T> List<Invoker<T>> route(List<Invoker<T>> invokers, URL url, Invocation invocation) throws RpcException {
    // 将新版Invoker转换为兼容2.6.x的Invoker
    List<com.alibaba.dubbo.rpc.Invoker<T>> invs = invokers.stream()
        .map(invoker -> new com.alibaba.dubbo.rpc.Invoker.CompatibleInvoker<T>(invoker))
        .collect(Collectors.toList());

    // 调用2.6.x兼容版本的route方法
    List<com.alibaba.dubbo.rpc.Invoker<T>> res = this.route(
        invs,
        new com.alibaba.dubbo.common.DelegateURL(url),
        new com.alibaba.dubbo.rpc.Invocation.CompatibleInvocation(invocation));

    // 将结果转回新版Invoker
    return res.stream()
        .map(inv -> inv.getOriginal())
        .filter(Objects::nonNull)
        .collect(Collectors.toList());
}

这段代码主要是处理与旧版本 Dubbo 的兼容性，将新版的 Invoker 转换为兼容旧版本的 Invoker，调用旧版本的路由方法，然后再将结果转换回来。

3.3.1.2 routeAndPrint - 带快照的路由实现

对于需要调试或问题诊断的场景，Dubbo 3.x 提供了带快照的路由实现：

public List<Invoker<T>> routeAndPrint(URL url, BitList<Invoker<T>> availableInvokers, Invocation invocation) {
    // 构建路由过程的快照
    RouterSnapshotNode<T> snapshot = buildRouterSnapshot(url, availableInvokers, invocation);
    // 将快照信息输出到日志
    logRouterSnapshot(url, invocation, snapshot);
    // 返回经过所有路由器过滤后的最终Invoker列表
    return snapshot.getChainOutputInvokers();
}

routeAndPrint 方法通过 buildRouterSnapshot 构建路由过程的详细快照，记录每个路由器的输入输出和过滤原因，然后输出到日志中，便于问题排查。核心方法 buildRouterSnapshot 逻辑与 simpleRoute 类似，但增加了快照记录功能，这里不再详细展开。

总结来说，Dubbo 3.x 的路由机制设计非常灵活且强大，它将路由过程分为状态路由和普通路由两个阶段，并引入了路由快照功能，使得路由过程更加可观测和可调试。接下来我们将分析 RegistryDirectory 如何接收服务变更通知。

3.3.2 接收服务变更通知

RegistryDirectory 作为动态服务目录，其核心特性是能够响应注册中心的变更通知，动态调整内部的 Invoker 列表。这一特性通过实现 NotifyListener 接口的 notify 方法实现：

public synchronized void notify(List<URL> urls) {
    // 销毁保护：如果目录已销毁，则不处理通知
    if (isDestroyed()) {
        return;
    }

    // 第一步：URL分类
    // 将收到的URL按类型（配置器、路由器、提供者）分组
    Map<String, List<URL>> categoryUrls = urls.stream()
        .filter(Objects::nonNull)                     // 过滤空URL
        .filter(this::isValidCategory)                // 过滤无效类别
        .filter(this::isNotCompatibleFor26x)          // 过滤2.6.x兼容URL
        .collect(Collectors.groupingBy(this::judgeCategory));  // 按类别分组

    // 第二步：处理配置和路由
    // 检查是否启用了2.6.x配置监听
    if (moduleModel
        .modelEnvironment()
        .getConfiguration()
        .convert(Boolean.class, ENABLE_26X_CONFIGURATION_LISTEN, true)) {

        // 处理配置器URL，更新配置
        List<URL> configuratorURLs = categoryUrls.getOrDefault(CONFIGURATORS_CATEGORY, Collections.emptyList());
        this.configurators = Configurator.toConfigurators(configuratorURLs).orElse(this.configurators);

        // 处理路由器URL，更新路由规则
        List<URL> routerURLs = categoryUrls.getOrDefault(ROUTERS_CATEGORY, Collections.emptyList());
        toRouters(routerURLs).ifPresent(this::addRouters);
    }

    // 第三步：处理服务提供者URL
    List<URL> providerURLs = categoryUrls.getOrDefault(PROVIDERS_CATEGORY, Collections.emptyList());

    // 第四步：地址监听扩展处理
    // Dubbo 3.x新增的地址监听扩展点，允许对提供者列表进行二次处理
    ExtensionLoader<AddressListener> addressListenerExtensionLoader =
        getUrl().getOrDefaultModuleModel().getExtensionLoader(AddressListener.class);
    List<AddressListener> supportedListeners =
        addressListenerExtensionLoader.getActivateExtension(getUrl(), (String[]) null);

    if (supportedListeners != null && !supportedListeners.isEmpty()) {
        for (AddressListener addressListener : supportedListeners) {
            // 通过监听器处理提供者URL，可能会过滤或转换URL
            providerURLs = addressListener.notify(providerURLs, getConsumerUrl(), this);
        }
    }

    // 第五步：刷新覆盖参数和Invoker列表
    refreshOverrideAndInvoker(providerURLs);
}

notify 方法的处理流程清晰明了：

1. URL分类：将收到的URL按照类别（配置器、路由器、提供者）进行分组
2. 处理配置和路由：更新配置器和路由器
3. 处理服务提供者：获取提供者URL列表
4. 地址监听扩展处理：通过扩展点机制，允许对提供者列表进行二次处理
5. 刷新Invoker：根据最新的提供者列表刷新本地Invoker缓存

相比Dubbo 2.6，Dubbo 3.x的notify方法引入了几个重要改进：

• 使用Java 8 Stream API优化了URL分类逻辑，代码更简洁
• 增加了地址监听扩展点，提供了更灵活的地址处理机制
• 改进了兼容性处理，更好地支持从2.6.x升级到3.x
• 使用模块化模型(moduleModel)，支持多应用实例部署

toRouters和toConfigurators方法负责将URL转换为Router和Configurator对象，这两个方法主要是类型转换和扩展点加载，逻辑相对简单。下面我们重点看一下refreshOverrideAndInvoker方法，它是实现Invoker列表动态刷新的关键。

protected synchronized void refreshOverrideAndInvoker(List<URL> urls) {
    // 第一步：应用配置覆盖
    // 将消费者URL与配置器应用，生成新的directoryUrl
    this.directoryUrl = overrideWithConfigurator(getOriginalConsumerUrl());
    // 第二步：刷新Invoker列表
    refreshInvoker(urls);
}

protected URL overrideWithConfigurator(URL providerUrl) {
    // 1. 处理dubbo 2.6及之前版本的全局配置器
    // 主要用于兼容旧版本的override://协议配置
    providerUrl = overrideWithConfigurators(this.configurators, providerUrl);
    // 2. 应用级别配置器处理
    // 从应用级配置监听器获取配置，应用到所有服务
    providerUrl = overrideWithConfigurators(consumerConfigurationListener.getConfigurators(), providerUrl);
    // 3. 服务级别配置器处理
    // 应用特定服务的配置，优先级最高
    if (referenceConfigurationListener != null) {
        providerUrl = overrideWithConfigurators(referenceConfigurationListener.getConfigurators(), providerUrl);
    }
    return providerUrl;
}

refreshOverrideAndInvoker方法分两步：

1. 先应用各级配置覆盖，更新directoryUrl
2. 然后刷新Invoker列表

overrideWithConfigurator方法体现了Dubbo 3.x配置的层次结构：

• 全局配置（2.6.x兼容）
• 应用级配置
• 服务级配置

这种层次化的配置设计使得Dubbo 3.x能够更灵活地管理服务配置，支持从全局到局部的精细化配置控制。接下来我们将深入分析Invoker列表的刷新逻辑。

3.3.3 刷新 Invoker 列表

refreshInvoker方法是RegistryDirectory最核心的方法之一，它确保服务目录能够响应注册中心的变化，动态调整内部的Invoker列表。这个方法的逻辑相对复杂，我们将其逐步分解：

private void refreshInvoker(List<URL> invokerUrls) {
    Assert.notNull(invokerUrls, "invokerUrls should not be null");
    // 场景一：服务下线或禁用（使用empty://协议）
    if (invokerUrls.size() == 1
        && invokerUrls.get(0) != null
        && EMPTY_PROTOCOL.equals(invokerUrls.get(0).getProtocol())) {
        // 设置路由规则拒绝所有请求，forbidden标记服务不可用
        refreshRouter(BitList.emptyList(), () -> this.forbidden = true);
        // 销毁所有现有的Invoker实例，释放资源
        destroyAllInvokers();
    } else {
        // 场景二：正常服务可用情况
        // 允许访问服务
        this.forbidden = false;
        // 处理空地址列表情况
        if (invokerUrls == Collections.<URL>emptyList()) {
            invokerUrls = new ArrayList<>();
        }
        // 使用本地引用避免并发问题
        Set<URL> localCachedInvokerUrls = this.cachedInvokerUrls;
        // 空地址保护：如果当前地址为空但有缓存地址，使用缓存地址
        if (invokerUrls.isEmpty()) {
            if (CollectionUtils.isNotEmpty(localCachedInvokerUrls)) {
                logger.warn("Empty address received, will use cached address: " + localCachedInvokerUrls);
                invokerUrls.addAll(localCachedInvokerUrls);
            }
        } else {
            // 更新缓存的地址列表
            localCachedInvokerUrls = new HashSet<>();
            localCachedInvokerUrls.addAll(invokerUrls);
            this.cachedInvokerUrls = localCachedInvokerUrls;
        }
        // 如果地址列表仍为空，直接返回
        if (invokerUrls.isEmpty()) {
            return;
        }
        // 使用本地引用避免NPE，因为urlInvokerMap可能在destroyAllInvokers()时被设为null
        Map<URL, Invoker<T>> localUrlInvokerMap = this.urlInvokerMap;
        // 保存旧的Invoker映射，用于后续比较和清理
        Map<URL, Invoker<T>> oldUrlInvokerMap = null;
        if (localUrlInvokerMap != null) {
            // 创建合适大小的映射，避免扩容
            oldUrlInvokerMap = new LinkedHashMap<>(
                Math.round(1 + localUrlInvokerMap.size() / DEFAULT_HASHMAP_LOAD_FACTOR));
            // 复制旧的Invoker映射
            localUrlInvokerMap.forEach(oldUrlInvokerMap::put);
        }
        // 关键步骤：将URL列表转换为Invoker映射
        Map<URL, Invoker<T>> newUrlInvokerMap = toInvokers(oldUrlInvokerMap, invokerUrls);
        // 转换失败处理：可能是协议不匹配或注册中心数据异常
        if (CollectionUtils.isEmptyMap(newUrlInvokerMap)) {
            logger.error("Failed to convert urls to invokers: " + invokerUrls);
            return;
        }
        // 获取所有新的Invoker列表
        List<Invoker<T>> newInvokers = Collections.unmodifiableList(
            new ArrayList<>(newUrlInvokerMap.values()));
        // 处理多组服务合并
        BitList<Invoker<T>> finalInvokers = multiGroup
            ? new BitList<>(toMergeInvokerList(newInvokers))
            : new BitList<>(newInvokers);
        // 刷新路由器和更新最终的Invoker列表
        refreshRouter(finalInvokers.clone(), () -> this.setInvokers(finalInvokers));
        // 更新URL到Invoker的映射关系
        this.urlInvokerMap = newUrlInvokerMap;
        try {
            // 销毁不再使用的Invoker，释放资源
            destroyUnusedInvokers(oldUrlInvokerMap, newUrlInvokerMap);
        } catch (Exception e) {
            logger.warn("/* ... */");
        }
        // 通知Invoker列表已变更
        this.invokersChanged();
    }
    // 记录地址变更事件
    logger.info("/* ... */");
}

refreshInvoker方法主要处理两种场景：

1. 服务下线或禁用：收到empty://协议的URL，此时禁止服务访问并销毁所有Invoker
2. 正常服务可用：构建新的Invoker映射，更新服务目录

这个方法的核心步骤包括：

• 空地址保护：防止因注册中心临时问题导致服务不可用
• URL到Invoker的转换：通过toInvokers方法实现
• 多组服务合并：支持跨组调用
• 销毁无用Invoker：及时释放资源，避免内存泄漏

接下来，我们分析几个关键的辅助方法。

3.3.3.1 URL到Invoker的转换

toInvokers方法负责将URL列表转换为Invoker映射：

/**
 * 将服务提供者URL列表转换为Invoker实例映射
 *
 * Dubbo 3.x优化点：
 * - 使用ConcurrentHashMap提高并发性能
 * - 优化初始容量计算减少扩容
 * - 增强协议兼容性处理
 *
 * @param oldUrlInvokerMap 旧的URL到Invoker映射，用于复用
 * @param urls 服务提供者URL列表
 * @return 新的URL到Invoker映射
 */
private Map<URL, Invoker<T>> toInvokers(Map<URL, Invoker<T>> oldUrlInvokerMap, List<URL> urls) {
    // 初始化新的Invoker映射，设置合理初始容量
    Map<URL, Invoker<T>> newUrlInvokerMap = new ConcurrentHashMap<>(
        urls == null ? 1 : (int) (urls.size() / 0.75f + 1));
    if (urls == null || urls.isEmpty()) {
        return newUrlInvokerMap;
    }
    // 获取消费者配置的协议列表
    String queryProtocols = this.queryMap.get(PROTOCOL_KEY);
    // 遍历所有服务提供者URL
    for (URL providerUrl : urls) {
        // 过滤不支持的协议
        if (!checkProtocolValid(queryProtocols, providerUrl)) {
            continue;
        }
        // 合并URL参数（消费者配置覆盖提供者配置）
        URL url = mergeUrl(providerUrl);
        // 确定有效的协议
        String effectiveProtocol = getEffectiveProtocol(queryProtocols, url);
        if (!effectiveProtocol.equals(url.getProtocol())) {
            url = url.setProtocol(effectiveProtocol);
        }
        // 尝试复用已存在的Invoker
        Invoker<T> invoker = oldUrlInvokerMap == null ? null : oldUrlInvokerMap.remove(url);
        if (invoker == null) {
            // 创建新的Invoker
            try {
                // 检查服务是否启用
                boolean enabled = url.getParameter(ENABLED_KEY, true);
                if (enabled) {
                    // 通过协议扩展点创建Invoker实例
                    invoker = protocol.refer(serviceType, url);
                }
            } catch (Throwable t) {
                logger.error("/* ... */");
            }
            // 将新创建的Invoker添加到映射
            if (invoker != null) {
                newUrlInvokerMap.put(url, invoker);
            }
        } else {
            // 复用已存在的Invoker
            newUrlInvokerMap.put(url, invoker);
        }
    }
    return newUrlInvokerMap;
}

toInvokers方法主要完成以下工作：

1. 过滤不支持的协议和参数校验
2. 合并URL参数，应用消费者侧配置
3. 确定有效协议，处理协议兼容性
4. 优先复用已存在的Invoker，避免不必要的资源创建
5. 必要时创建新的Invoker实例

Dubbo 3.x在这一过程中引入了多项优化，如协议有效性检查、参数合并优化和Invoker复用机制的增强。

3.3.3.2 多组服务合并

对于配置了多个服务分组的场景，Dubbo提供了合并调用的能力：

/**
 * 合并不同分组的Invoker列表，支持多组服务调用
 *
 * Dubbo 3.x优化：
 * - 使用computeIfAbsent简化代码
 * - 增强集群容错策略
 * - 优化静态目录的路由链构建
 *
 * @param invokers 原始Invoker列表
 * @return 合并后的Invoker列表
 */
private List<Invoker<T>> toMergeInvokerList(List<Invoker<T>> invokers) {
    List<Invoker<T>> mergedInvokers = new ArrayList<>();

    // 按服务分组对Invoker进行分类
    Map<String, List<Invoker<T>>> groupMap = new HashMap<>();
    for (Invoker<T> invoker : invokers) {
        // 获取服务分组，默认为空字符串
        String group = invoker.getUrl().getGroup("");
        // 将Invoker添加到对应分组
        groupMap.computeIfAbsent(group, k -> new ArrayList<>()).add(invoker);
    }
    // 根据分组数量执行不同的合并策略
    if (groupMap.size() == 1) {
        // 只有一个分组，直接使用该组的Invoker列表
        mergedInvokers.addAll(groupMap.values().iterator().next());
    } else if (groupMap.size() > 1) {
        // 存在多个分组，为每个分组创建独立的集群
        for (List<Invoker<T>> groupList : groupMap.values()) {
            // 创建静态目录，包含该分组的所有Invoker
            StaticDirectory<T> staticDirectory = new StaticDirectory<>(groupList);

            // 构建路由链，支持组内路由
            staticDirectory.buildRouterChain();

            // 通过集群策略合并该分组的Invoker
            // 在Dubbo 3.x中，设置false表示不支持服务降级
            mergedInvokers.add(cluster.join(staticDirectory, false));
        }
    } else {
        // 没有分组信息，直接使用原始Invoker列表
        mergedInvokers = invokers;
    }
    return mergedInvokers;
}

多组服务合并的核心思路是：

1. 先按group对Invoker进行分组
2. 如果只有一个分组，直接使用该组的Invoker
3. 如果有多个分组，为每个分组创建一个StaticDirectory，并通过集群策略将其合并为一个Invoker
4. 合并后的多个组Invoker形成新的列表返回

Dubbo 3.x对此过程进行了优化，特别是在路由链构建和集群策略应用方面。

3.3.3.3 销毁无用Invoker

当服务提供者下线或配置变更时，需要及时销毁不再使用的Invoker，释放资源：

/**
 * 销毁不再使用的Invoker实例，释放系统资源
 *
 * Dubbo 3.x优化：
 * - 使用CollectionUtils简化空检查
 * - 增强日志记录，便于问题诊断
 * - 优化异常处理
 *
 * @param oldUrlInvokerMap 更新前的URL到Invoker映射
 * @param newUrlInvokerMap 更新后的URL到Invoker映射
 */
private void destroyUnusedInvokers(Map<URL, Invoker<T>> oldUrlInvokerMap,
                                  Map<URL, Invoker<T>> newUrlInvokerMap) {
    // 新映射为空，销毁所有Invoker
    if (CollectionUtils.isEmptyMap(newUrlInvokerMap)) {
        destroyAllInvokers();
        return;
    }
    // 旧映射为空，无需销毁
    if (CollectionUtils.isEmptyMap(oldUrlInvokerMap)) {
        return;
    }
    // 遍历旧映射，销毁不在新映射中的Invoker
    for (Map.Entry<URL, Invoker<T>> entry : oldUrlInvokerMap.entrySet()) {
        Invoker<T> invoker = entry.getValue();
        if (invoker != null) {
            try {
                // 调用destroy方法释放资源
                invoker.destroy();
                if (logger.isDebugEnabled()) {
                    logger.debug("/* ... */");
                }
            } catch (Exception e) {
                // 记录销毁失败信息
                logger.warn("/* ... */");
            }
        }
    }
    // 记录操作结果统计
    logger.info("/* ... */");
}

destroyUnusedInvokers方法主要做三件事：

1. 判断是否需要全量销毁或无需销毁
2. 遍历旧的Invoker映射，销毁不再使用的Invoker
3. 记录销毁统计信息，便于监控和问题排查

这一过程确保了资源的及时释放，避免了内存泄漏和连接泄漏等问题。

至此，我们完成了对RegistryDirectory核心逻辑的分析。它通过监听注册中心的变更通知，动态调整内部的Invoker列表，确保服务消费者能够准确地感知服务提供者的变化。

4. 总结

本篇文章对Dubbo 3.x的服务目录进行了全面分析，主要集中在以下几个方面：

1. 服务目录的概念和作用：服务目录作为服务提供者元数据的本地视图，负责存储和管理Invoker对象，是服务调用的重要基础设施。

2. 继承体系：分析了Directory接口及其实现类的继承关系，Dubbo 3.x中引入了DynamicDirectory作为中间层，优化了设计结构。

3. StaticDirectory实现：静态服务目录，提供了简单高效的Invoker管理，适用于点对点调用和多组服务合并等场景。

4. RegistryDirectory实现：动态服务目录，通过监听注册中心的变更通知，动态调整内部的Invoker列表，是Dubbo服务发现机制的核心实现。

5. 路由机制：详细分析了Dubbo 3.x的路由链设计，包括状态路由和普通路由两个阶段，以及路由快照功能，使得路由过程更加可观测和可调试。

相比Dubbo 2.6，Dubbo 3.x在服务目录方面的主要改进包括：

• 性能优化：引入BitList替代普通List，提升并发性能
• 设计优化：新增DynamicDirectory抽象类，优化继承结构
• 路由增强：重构路由链设计，增加路由快照功能
• 可观测性：增强日志记录和元数据支持，便于问题诊断
• 扩展能力：增加地址监听扩展点，提供更灵活的地址处理机制
• 兼容性：提供与Dubbo 2.6.x的良好兼容性，降低升级成本

服务目录是Dubbo集群容错的重要基础，通过维护可用的服务提供者列表，为后续的路由筛选、负载均衡和实际调用提供支持。深入理解服务目录的工作原理，有助于我们更好地使用Dubbo进行分布式服务开发和运维。

下一篇文章，我们将继续分析Dubbo集群容错中的路由模块，探讨Dubbo如何根据各种规则和策略选择合适的服务提供者。
